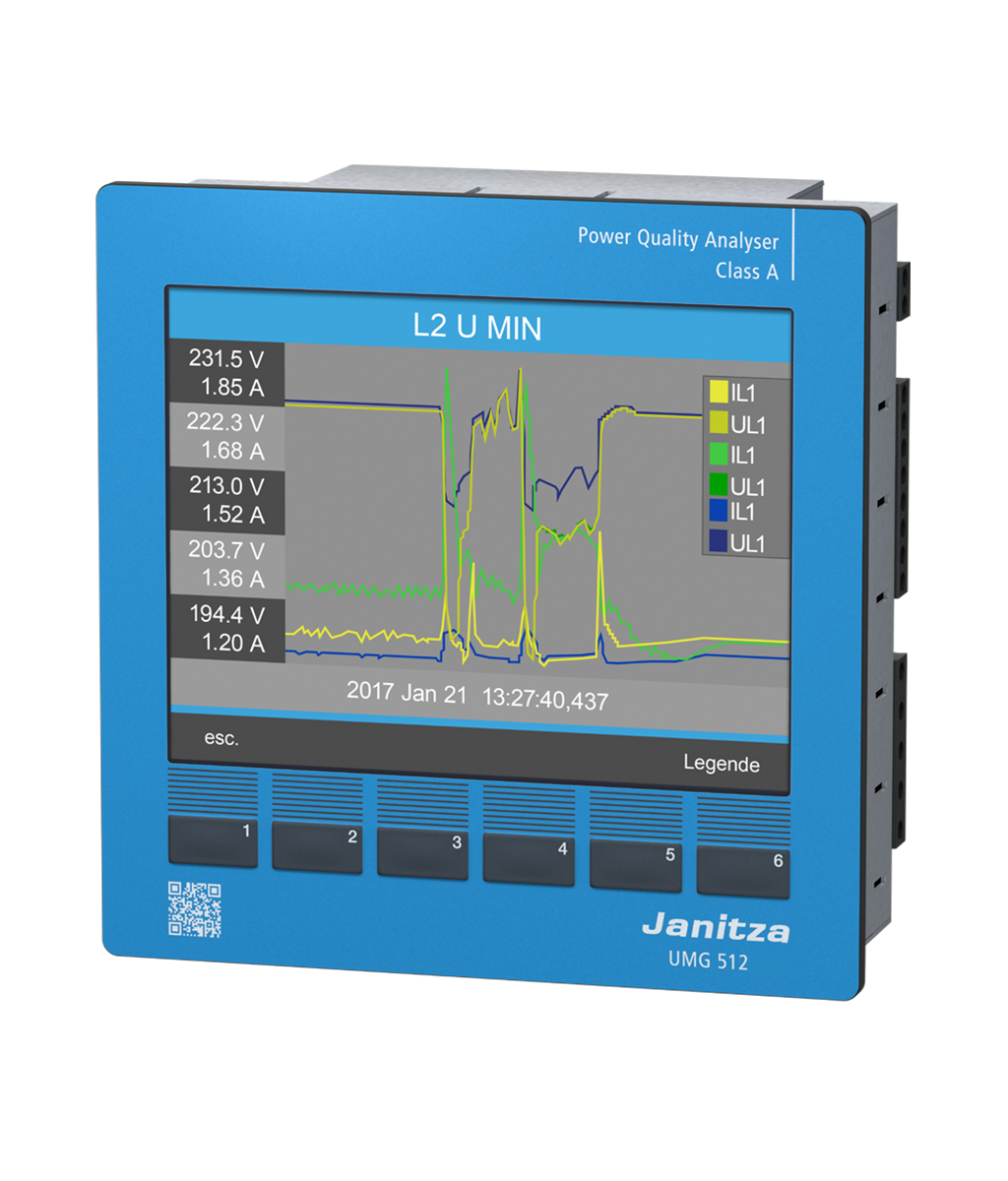

Janitza UMG -512

JANITZA

AÇIKLAMA
ÖZELLİKLER

Açıklama

Uygulama

TEİAŞ’ın Bağlantı Anlaşması Ek-8’de istediği özellikleri ve ek olarak birçok özelliği bünyesinde bulunduran UMG 512 – A sınıfı güç kalite analizörü, enerji kalitesini özellikle EN 50160, IEEE 519 ve EN 6100-2-4 gibi standartlara göre izlemek için uygundur. Tüm enerji kalitesi parametreleri toplanır ve analiz edilir, örneğin fliker, arıza kaydedici fonksiyonlu kısa süreli kesintiler, transientler, 63. Dereceye kadar harmonikler, fark akımı ve inrush akımları, vb. RS 485 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS,… gibi geniş haberleşme olanakları, mevcut haberleşme ağlarında etkili maliyet ve hızlı entegrasyon sağlar. Bir web tarayıcısı üzerinden, dünyanın her yerinden dahili web sunucusuna erişim sağlanabilir. Pakete dahil olan GridVis yazılımı, bir tuşa tıklayarak kapsamlı analiz imkanı verir.

Kullanım Alanları

Enerji kalitesinin sürekli izlenmesi, örneğin EN 50160

Alt ölçüm noktaları için Ethernet ağ geçidi

Şebeke parametreleri için elektriksel arızaların analizi

Dahili dağıtım şebekesinin EN 61000-4-7, 4-15, 4-30’a göre izlenmesi

Özellikler

Temel Özellikler

IEC 61000-4-30 standardına uygun güç kalitesi ölçümü

A sınıfı ölçüm yöntemi ve doğruluk (Class A)

1’den 63. Harmoniğe kadar harmonikler (U-LN, U-LL, I, P (tüketilen ve gönderilen) ve Q (ind/kap)

DIN EN 61000-4-7 standardına göre harmonikler ve ara harmoniklerin ölçümü (U-LN, U-LL, I)

GridVis yazılımı ile EN 50160 standardına göre analiz ve değerlendirme imkanı

EN 50160 standardına uygun enerji kalite raporları

Uzak kontrol

DIN EN 61000-4-15 standardına uygun fliker ölçümü

TN ve TT şebekelerde ölçüm (500V CATIII)

4 gerilim, 4 akım girişi

2 RCM ölçüm kanalı

25,6 kHz sürekli örnekleme ile akım ve gerilim ölçümü

200 ms ölçüm periyodu başına 2000’den fazla farklı parametre kayıt özelliği

2 digital giriş ve 2 digital çıkış

Geçici olay kaydı (Transient) >39μs ve 16.000 örneğe kadar kaydetme özelliği

Data logger / olay kaydedici hafıza (256MB Flashdisk)

Profibus DP/V0, RS 485 (Modbus RTU, TCP, Gateway), opsiyonel olarak sunulan BACnet protokolü, HTTP, FTP, TFTP, NTP, SMTP, DHCP, SNMP

Ethernet (Web-Server, E-Mail, opsiyonel BACnet)
